Условия эксплуатации, сан. нормы.

1. Здание.

а) должно соответствовать классу В-2а в соответствии с СНИП 2.1005-85 предприятия, здания и сооружения по хранению и переработке зерна;
б) минимальные внутренние размеры для типовой планировки:
длина - 9 м., ширина - 7,5 м., высота - 6 м. - для Р6-АВМ-7
длина - 15 м., ширина - 8 м., высота - 6 м. - для Р6-АВМ-15
длина - 18 м., ширина - 9 м., высота - 6 м. - для Р6-АВМ-15 с МПЗ и СВМ
длина - 36 мм., ширина - 18 м., высота - 8 м. - для Р6-АВМ-50
при этом имеется возможность изменить планировку под здание заказчика;
в) в этом объеме не должно быть колон, выступающих балок и т.д.;
г) дверной проем для завоза оборудования должен быть не менее:ширина - 2,5 м; высота - 2,2 м;
д) покрытие пола - твердое, без пыльное (плитка, мозаичный пол из мраморной крошки);
е) здание должно иметь ввод 380 В переменного тока, освещение;
ж) дверные и оконные проемы должны быть закрываемы.

2. Фундамент под оборудование мельницы (выполняется заказчиком).

Фундамент изготавливается при монтаже мельницы по оснастке завода, согласно плана расположения крепежных элементов. Планировка фундамента определяется пректом мельницы.

I Вариант:

2.1. Выполняется согласно чертежа прилагаемого к паспорту мельницы.
2.1.2. Вместо анкерных болтов необходимо установить закладные пластины.
2.1.3. Закладные пластины поднять над уровнем пола на 200 мм.
2.1.4. Растояние от стены до ближайшей закладной пластины должно быть не менее 2м.

II Вариант: (наиболее приемлемый)

2.2. Установить мельницу на технологическом подрамнике. Подрамник в комплект мельницы Р6-АВМ не входит.
2.2.1. Швелер - 16, 40 м.
2.2.2. Сварочный аппарат и электроды.
2.2.3. Покрытие пола твердое (бетон).
Мельница Р6-АВМ - комплектуется технологическим подрамником.

3. Необходимо иметь.

3.1. Сварочный аппарат и электроды.
3.2. Газорез.
3.3. Электродрель.
3.4. Кабель силовой 4-х жильный (для обеспечения ввода напряжения).
3.5. Грузоподъемное устройство до 3 тонн.
3.6. Зерно для испытаний.
3.7. 2 человека для обучениядля для Р6-АВМ-4-15, 8-мь человек для обучения на Р6-АВМ-50:
один человек оператор компьютера (старший смены);
три человека на выбойное отделение;
два человека на размольное отделение (вальцовый и рассевной);
один человек на приемное отделение, зерноочистка;
один человек на увлажнение и доувлажнение.

Сроки поставки и монтажа

Монтаж и пусконаладные работы мельниц производятся заводскими специалистами после получения оплаты за пусконаладные работы. Время монтажа и наладки 15 календарных дней.

Гарантийное обслуживание

Гарантийное обслуживание выполняется в течение 1 года при условии, что монтаж и пусконаладные работы были выполнены заводскими специалистами.

3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

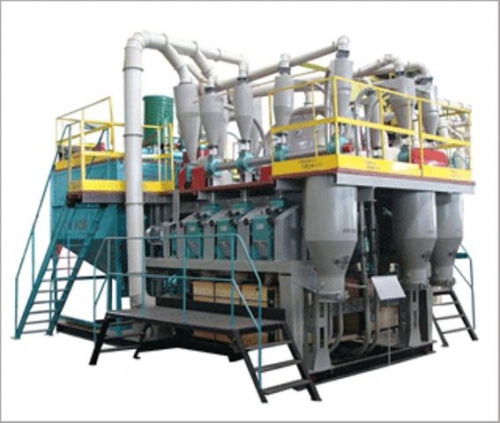

3.1. Мельница Р6-АВМ-15 представляет собой комплекс малогабаритного зерноочистительного, размольного, просеивающего и транспортного оборудования, а также необходимого вспомогательного и электрооборудования, смонтированного на сборной металлической станине в два этажа.

3.2. Мельница Р6-АВМ-15 состоит из четырех отделений: зерноочистительного, размольного, просеивающего и выбойного.

3.3. Все отделения мельницы Р6-АВМ-15 укомплектованы технологическим оборудованием и транспортными системами.

Взаимосвязь оборудования и движения продукта осуществляется в соот-ветствии с технологической схемой.

3.4. В комплект поставки мельницы Р6-АВМ-15 входят:

* Изделия установлены в шкафу управления как ЗИП.

4. УСТРОЙСТВО И РАБОТА МЕЛЬНИЦЫ Р6-АВМ-15

И ЕЁ СОСТАВНЫХ ЧАСТЕЙ

Принцип работы мельницы Р6-АВМ-15 заключается в последовательной очистке и переработке зерна на машинах зерноочистительного, размольного, просеива-ющего и выбойного отделений, увязанных между собой коммуникациями пневматического и самотечного транспорта.

4.1. Зерноочистительное оборудование мельницы Р6-АВМ-15

Подача зерна на машины зерноочистительного отделения производится с помощью пневматической системы, включающей в себя три пневмосепаратора, циклон, вентилятор, а также необходимое количество труб.

4.1.1. Пневматический сепаратор СП служит для очистки зерна от примесей, отличающихся от него аэродинамическими свойствами. Пневмо-сепаратор представляет собой сварную коробку, разделенную перегородками на ряд камер.

Зерно из приемного бункера через приемный патрубок вместе с транс-портирующим его воздухом попадает в осадочную камеру пневматического сепаратора. Под действием собственного веса зерно открывает заслонку и просыпается тонким слоем в пневмосепарирующий канал, где продувается воздухом.

В результате этого от него отделяются легкие примеси, которые уносятся воздушным потоком в циклон Ц-400. Здесь происходит осаждение их и вывод при помощи шлюзового затвора.

Скорость воздуха и интенсивность продувки зерна регулируются подвижной стенкой, позволяющей менять поперечное сечение канала.

Очищенное зерно удаляется из пневмосепаратора шлюзовым затвором и направляется в зерноочистительный агрегат.

4.1.2. Зерноочистительный агрегат ЗОА мельницы Р6-АВМ-15 состоит из зернового сепара-тора, имеющего индивидуальный привод, цилиндрического триера-куколе-отборника и жесткой обойки, смонтированных на металлической станине и приводимых от одного электродвигателя.

Зерновой сепаратор служит для отделения от зерна примесей, отличающихся от него шириной и толщиной. Для этой цели сепаратор снабжен тремя ситами с продолговатыми отверстиями 1,7х20 мм и 4,25х25 мм; Ø5 мм.

Сита расположены наклонно и совершают колебания. Очищенное зерно через магнитный сепаратор попадает на зерновой триер-куколеотборник.

Цилиндрический триер-куколеотборник служит для отделения от зерна куколя и сечки.

Триер состоит из цилиндра, на внутренней поверхности которого имеются ячейки, и шнека, расположенного в желобе. Желоб можно устанавливать и фиксировать в определенном положении. Когда цилиндр триера вращается, в ячейки попадают отдельные зерна, которые при повороте цилиндра на некоторый угол выпадают. Зерна куколя и сечки укладываются в ячейки глубже, чем зерна пшеницы.

Поэтому куколь и сечка при вращении цилиндра выпадают позже, попа-дают в желоб и удаляются из машины шнеком. Очищенное зерно выводится из цилиндра через имеющиеся в нем окна и поступает на жесткую обойку.

Жесткая обойка служит для очистки поверхности зерна от приставшей пыли, разрушения комочков земли, отделения бородки и частичного снятия верхних плодовых оболочек. Жесткая обойка представляет собой цилиндр, в котором вращается лопастной вал.

Зерно отсасывается из обойки через выпускное отверстие. Количество поступающего воздуха регулируется заслонкой, расположенной со стороны приводного шкива.

Зерно, прошедшее обработку в зерноочистительном агрегате, поступает во второй пневматический сепаратор, где вторично очищается от легких примесей, Очищенное зерно подается на увлажнение.

4.1.3. Узел увлажнения зерна УУЗ мельницы Р6-АВМ-15 служит для смачивания зерна водой в капельно-жидком состоянии. Смоченное зерно перемешивается шнеками верхних винтовых транспортеров. Количество подаваемой воды регулируется краном.

Отволаживание зерна перед помолом осуществляется в отлежных закромах в течение 6-10 часов в зависимости от типа пшеницы в соответствии с «Правилами организации ведения технологического процесса на мельницах»

После отволаживания зерно нижним винтовым транспортером подается через магнитный сепаратор в зерновую обойку мягкую.

4.1.4. Зерновая обойка мягкая ЗОМ служит для тонкой очистки зерна после увлажнения и представляет собой барабан, в котором вращается бичевой вал. В результате трения зерен о бичи, а также взаимного трения очищаются покровы зерна.

После обработки в мягкой обойке зерно поступает в третий пневматический сепаратор, где ещё раз очищается от лёгких примесей, и подается в размольное отделение на вальцовый станок I драной системы

4.2. Размольное оборудование мельницы Р6-АВМ-15

В размольном отделении мельницы Р6-АВМ-15 установлены два блока вальцовых станков по три станка в каждом, с приводом от одного электродвигателя. Зерно и промежуточные продукты размола перерабатываются на трех драных и трех размольных системах.

4.2.1. Вальцовый станок Р6-ВС.185х170 предназначен для измельчения зерна в муку при сортовых и обойных помолах пшеницы, ржи.

Станок имеет одну пару вальцов, расположенных горизонтально. В качестве опор вальцов применяются подшипниковые узлы.

Станина станка имеет горизонтальный разъем для демонтажа вальцов.

Станок оборудован ручным механизмом привала мелющих вальцов и включения механизма питания.

Описание станка дано в прилагаемом паспорте Р6-ВС.185х170.ПС.

4.3. Просеивающее оборудование мельницы Р6-АВМ-15

4.3.1. Самобалансирующийся 6-приемный рассев веретенного типа используется для просеивания и сортировки продуктов размола.

Рассев состоит из главной рамы с расположенным на нем балансирным механизмом, двух кузовов с ситовыми рамками, верхнего приводного механизма, находящегося на перекрытии второго этажа мельницы Р6-АВМ-15.

Вращение от привода на балансирный механизм передается через веретено. Рассев крепится на тросах к станине мельницы Р6-АВМ-15.

Основной функциональной частью рассева являются два кузова, состоя-щие из уложенных друг на друга деревянных рам с натянутыми на них горизонтальными ситами. Ситовые кузова совершают в горизонтальной плоскости колебательные движения.

Продукты измельчения, перемещаясь по ситам рассева, переходят сверху вниз с рамы на раму и постепенно просеиваются, разделяясь на муку высшего и первого сортов, а также промежуточные фракции.

Через транспортные коробки рассева мука и отруби подаются в бункера выбойного отделения мельницы Р6-АВМ-15, а промежуточные фракции возвращаются на помол.

4.4. Транспортное оборудование мельницы Р6-АВМ-15

Для перемещения зерна и продуктов его переработки в процессе подготовки к помолу и во время помола использованы 2 пневмотранспортные установки, 3 винтовых транспортера и система самотечных труб, а также вентилятор ЦП-30 №6.

Пневмоустановка зерноочистительного отделения мельницы Р6-АВМ-15 состоит из трех продуктопроводов с приемником, трех пневмосепараторов СП в качестве разгрузителей, системы воздуховодов, циклона Ц-400 для очистки воздуха.

Пневмоустановки размольного, просеивающего и выбойного отделений состоят из восьми продуктопроводов с восьмью центробежными разгру-зителями СРП, системы воздуховодов, двух циклонов Ц-400.

Вывод продуктов из пневмосепараторов, центробежных разгрузителей и циклонов осуществляется шлюзовыми затворами.

Верхние транспортеры ТВ, кроме транспортирования, осуществляют также перемешиванием увлажненного зерна.

Винтовые транспортеры установлены над отлежными закромами и под ними.

Нижний транспортер подает зерно из отлежных закромов в зерновую обойку мягкую.

4.5. Электрооборудование мельницы Р6-АВМ-15

Для привода машин на мельнице Р6-АВМ-15 установлено 9 двигателей общей мощностью 26,4 кВт. Электродвигатели объединены в группу в соответствии с технологической взаимосвязью машин. Управление мельницы Р6-АВМ-15 осуществляется с пульта управления.

На мельнице предусмотрена индивидуальная тепловая защита всех электродвигателей, обеспечена взаимная блокировка технологически связанных машин и предусмотрена невозможность включения мельницы Р6-АВМ-15 без предварительной подачи звукового сигнала.

В случае необходимости мельница Р6-АВМ-15 может быть остановлена полностью, для чего на каждом блоке вальцовых станков и на пульте установлены аварийные стоп-кнопки.

Электроснабжение мельницы Р6-АВМ-15 может быть осуществлено от любой электросиловой установки мощностью не ниже 60 кВт при напряжении 380В.

Устройство и принцип работы сигнализатора уровня СУ-1М-17-1 изложе-ны в паспорте, входящем в комплект документации, поставляемой с мельницей.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ ПРИ РАБОТЕ НА МЕЛЬНИЦЕ Р6-АВМ-15

5.1.  Мельница Р6-АВМ-15 соответствует требованиям ГОСТ 12.2.003-91 «ССБТ. Оборудование производственное. Общие правила безопасности»,

ГОСТ 12.2.124-90 «ССБТ. Оборудование продовольственное. Общие требования безопасности», ГОСТ 27962-88 «Оборудование технологическое для мукомольных предприятий. Общие технические условия»,

ОСТ 27-00-217-74 «Оборудование мельнично-элеваторное и комбикормовое. Требования безопасности», а также «Правилам промышленной безопасности для взрывопожароопасных производственных объектов хранения, переработки и использования растительного сырья. ПБ 14-586-03».
