Цена: от 165000 р. руб.

Дата актуальности цены: до 31.12.2021

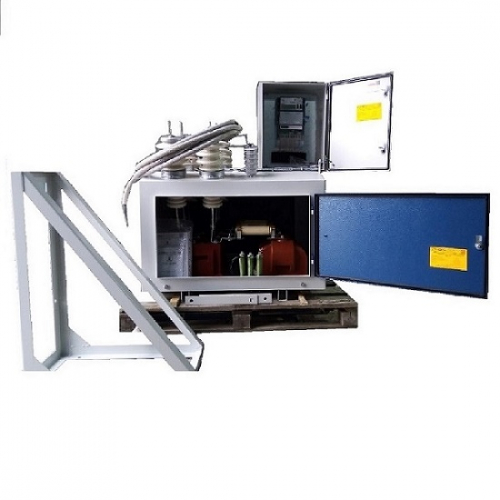

Точная стоимость, сроки поставки определяются индивидуально по опросному листу или ТУ, в зависимости от указанной комплектации и производителя основных комплектующих.Осуществляем бесплатную доставку оборудования до терминалов транспортных компаний в г. Красноярске.Описание ПКУ представлено в ниже.НазначениеПункты коммерческого учета (далее ПКУ) предназначены для работы в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением до 10 кВ и используются для коммерческого (расчетного) учета потребляемой активной и реактивной электрической энергии. Конструкция ПКУ-10Пункты коммерческого учета представляют собой цельнометаллические, герметичные шкафы. На боковых стенках корпуса предусмотрены две дверки для доступа и обслуживания. Проходные изоляторы вмонтированы в крышу шкафа, к ним подключаются главные цепи. ПКУ состоят из следующих составных компонентов:шкаф высоковольтный измерительный (ШВ);шкаф учета и передачи данных (ШУ);кабель соединительный;ограничитель перенапряжений (ОПН) - по заказу (устанавливаются на крышу ПКУ);монтажный комплект.Для установки ПКУ на опору воздушной ЛЭП предусмотрен монтажный комплект в составе:крепление ШВ на опору;крепление ШУ на опору;кронштейн РЛНД (поставляется по отдельному заказу)К комплекту ПКУ прикладывается следующая документация:паспорт на изделие ПКУ - 1экз.;паспорт на трансформатор напряжения (ТН) - 1 экз.;паспорт на трансформатор тока (ТТ) - 1 экз.;паспорт на счетчик - 1 экз.;схема электрическая принципиальная ПКУ - 1 экз.;руководство по эксплуатации;сертификат соответствия.Высоковольтный модульВысоковольтный шкаф преобразует ток и напряжение в измерительные сигналы (передача данных осуществляется по радиоканалам при помощи радиомодемов (GSM сети) или же по волокно-оптическим линиям связи (ВОЛС) соответственно при помощи волокно-оптических модемов).ШВ устанавливается на опорах воздушных линий электропередачи (ВЛ) при помощи монтажного комплекта. Применяемые схемы измерениясхема исполнения с двумя трансформаторами тока и двумя трансформаторами напряжения (2тт+2тн);схема исполнения с тремя трансформаторами тока и тремя трансформаторами напряжения 3тт+3тн).схема исполнения с двумя трансформаторами тока и тремя трансформаторами напряжения (2тт+3тн).Вне зависимости от используемой схемы, применяются трансформаторы тока ТОЛ в соответствии с опросным листом, возможна установка трансформаторов с классом точности 0.5 и выше по ГОСТ 7746В качестве трансформаторов напряжения, при схеме 2ТТ/2ТН используются незаземляемые трансформаторы напряжения НОЛ-6(10).При схеме 3ТТ+3ТН используются трехфазная антирезонансная группа трансформаторов напряжения 3×ЗНОЛ. Антирезонансная группа устойчива к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю. Трансформаторы тока и напряжения, применяемые в составе высоковольтного шкафа, внесены в Государственный реестр средств измерений и имеют соответствующие сертификаты соответствия. Трансформаторы имеют классы точности измерения, позволяющие их использование в системах АИИС КУЭ.Шкаф учетаШУ предназначен для учета электроэнергии, сбора информации и передачи на устройства сбора и передачи данных или напрямую на диспетчерские пункты.Шкаф учета (далее ШУ) представляет собой сварной металлический корпус с коррозионностойким покрытием. Внутри шкафа на дин-рейках смонтировано измерительное оборудование. Конструкцией ШУ предусмотрена возможность установки дополнительного оборудования в зависимости от исполнения ПКУ.В ШУ устанавливаются цифровые микропроцессорные счетчики ведущих российских производителей ООО «Элстер Метроника», ФГУП «Нижегородский завод имени М.В. Фрунзе», ОАО «Концерн Энергомера», ЗАО «Инкотекс». Установка конкретной модели счетчика производится в соответствии с опросным листом.Автоматическая система обогрева устанавливается по требованию заказчика.Сбор показаний электроэнергииСбор показаний с счетчика электроэнергии осуществляется в двух режимах:местный – непосредственно визуальный контроль и съем показаний с табло счетчика;дистанционный – передача данных на диспетчерский пункт с использованием беспроводных каналов связи с интеграцией в существующую автоматизированную систему контроля и учета электроэнергии (АСКУЭ).Срок изготовления ПКУПри наличии комплектации на складе – 3-5 рабочих дней.
